PUENTE TRENGTRENG KAYKAY

El TrengTreng KayKay es un puente atirantado de 240 m. de longitud, que cruza el Río Cautín en las afueras de la ciudad de Temuco, en Chile.


Ubicación

  • Chile

Cliente

  • Ministerio de Vivienda y Urbanismo de Chile

Estado del proyecto

  • Finalizado


El diseño de la forma del mástil está basado en una leyenda local y simula las dos serpientes, del bien y del mal, luchando entre ellas. La estructura, de 240 m de longitud total, está compuesta por cuatro vanos menores y el principal de 140 m, siendo la distribución de luces resultante 23 + 27 + 140 +27 +23 m. Debido a la intensa actividad sísmica que se produce en el lugar de emplazamiento del puente (en esta región de Chile la aceleración básica del sismo es de 0,3 g) se ha llevado a cabo un meticuloso estudio sísmico de la estructura.

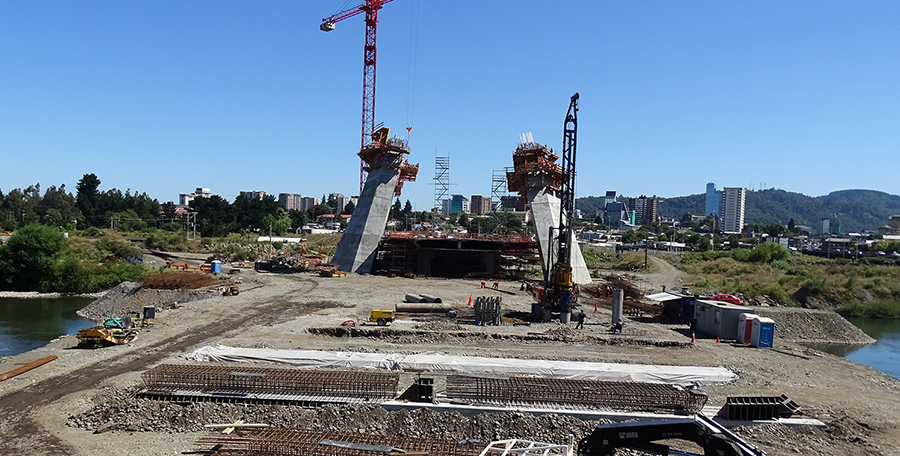

En esta estructura hay diferentes aspectos que merecen una mención especial. En primer lugar es un puente atirantado asimétrico de considerable longitud: 140 m. El mástil, de 70 m de altura, presenta un inusual quiebro en su forma, que introduce la dificultad de dirigir la resultante de las fuerzas de los cables hacia la línea central del pilono. Por esta razón, el pilono tiene que ser pretensado para contrarrestar el momento flector causado por las fuerzas de los tirantes.

El tablero, con un ancho de 27 m, consta de dos carriles por cada sentido de circulación, sus correspondientes aceras y un carril bici. Su sección consiste en un cajón bicelular de 2 m de canto y 16,5 m de ancho y dos losas en voladizo laterales de 5,25 m de longitud.

img-news_temuco2

El sistema de atirantamiento frontal está compuesto por 2 planos de 12 tirantes, distribuidos según una disposición en abanico. Los anclajes de los cables frontales están situados sobre los bordes del tablero y por ello son necesarios diafragmas transversales de hormigón pretensado para transferir correctamente las fuerzas del cable hacia el cajón bicelular. Para estudiar correctamente la transmisión de las fuerzas de los tirantes al tablero se realizó un modelo de elementos finitos, con elementos tipo lámina.

En cuanto al sistema de atirantamiento trasero, este se compone de dos pares de cuatro cables paralelos anclados al estribo de retenida.

La estabilidad global de este estribo fue estudiada cuidadosamente, realizándose un MEF con elementos tipo lámina para analizar la transmisión de la fuerza de tensión de los tirantes traseros y la fuerza de compresión del tablero.
