Approccio digitale in progetti di rigenerazione urbana a Milano e Toronto

La prima fase del programma, riguarda il recupero di nuove aree sulle quali sarà realizzato un parco urbano. Il processo è articolato in più fasi, a partire dalla costruzione di uno strato protettivo roccioso sull’argine fluviale e di un nuovo muro di banchina costituito da palancole, cordonate e coperture in cemento. Questo nuovo confine fisico del sito agevola il processo di innalzamento dell’area più bassa, che prevede la messa a dimora di 436,000 m³ di materiali di riempimento puliti. ricavati massimizzando il riutilizzo di materiale scavato conforme agli standard ambientali previsti; altro terreno è stato importato da molteplici siti adiacenti interessati da lavori di costruzione.
E’ prevista una fase paesaggistica volta a creare habitat idonei per le specie fluviali sia in acqua che nell’area prevista a parco, rispettando valori limite area-specifici di determinati parametri geotecnici al fine di assicurare la futura preservazione del sito.

Il progetto “Port Lands Flood Protection and Enabling Infrastructure Project” comprende azioni di prevenzione del rischio alluvionale e di ripristino naturale del sito, oltre alla costruzione di infrastrutture di trasporto e della rete dei servizi.

Circa il 70% del suolo scavato (circa 1.5 milioni di m³) verrà bonificato utilizzando tecniche di bioremediation e processi di combustione e riutilizzato in situ per realizzare 25 ettari di aree verdi.

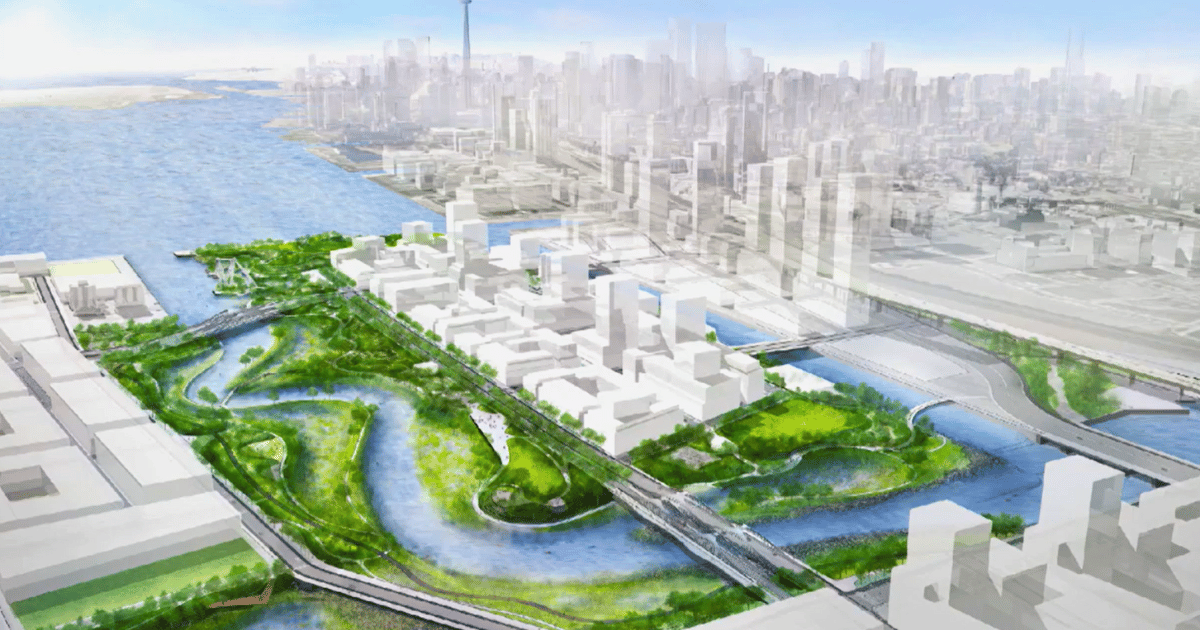

L’obiettivo prioritario del progetto è di trasformare l’attuale sbocco canalizzato del fiume in una foce naturale, mitigando  il rischio alluvionale mediante la realizzazione di una morfologia protettiva lungo l’argine occidentale e l’implementazione della capacità idraulica del fiume, che garantiranno la protezione delle aree adiacenti al centro città (Vedi Fig.1).

“Port Lands Flood Protection Enabling Infrastructure” prevede il coinvolgimento continuato e contemporaneo di diversi gruppi operativi sul sito. Una delle necessità è quella della raccolta di dati di campo diversificati, che spaziano dall’identificazione di cumuli e sub-cumuli di terreno, raccolta campioni, determinazione di parametri geotecnici e parametri chimico-fisici, oltre all’invio continuo di campioni di terreno ai laboratori. Emerge la necessità di un tracciamento dello scambio di dati tra le diverse parti, oltre alla sfida di registrare correttamente le quantità di materiali movimentati e di tracciarne gli spostamenti; inoltre il progetto prevede la partecipazione al processo decisionale di diversi stakeholders sia interni che esterni al cantiere.

In questo contesto e sulla base del protocollo di gestione del cantiere, WSP ha proposto la realizzazione di un sistema informativo per seguire il ciclo di vita della valutazione e movimentazione dei terreni con l’utilizzo di tecnologie di posizionamento satellitare, tablet, database relazionali, strumenti GIS, dispositivi GPS.
La soluzione digitale è stata progettata con il coinvolgimento del Gruppo Digital Innovation di WSP Italia, rispondendo ai seguenti requisiti funzionali:

• Confrontare i risultati analitici dei suoli con 45 criteri ambientali e 6 criteri geotecnici;
• Registrare osservazioni e dati di tracciamento dei suoli;
• Integrare le informazioni in un sistema di supporto alle decisioni centralizzato per i processi autorizzativi che coinvolgono molteplici stakeholders.

La soluzione applicata prevede l’integrazione e il coordinamento di diversi strumenti digitali e l’utilizzo di tecnologie di posizionamento satellitare, tablet, database relazionali, strumenti GIS, dispositivi GPS per poter supportare al meglio le diverse fasi del progetto. Nel dettaglio:

• Un protocollo di monitoraggio digitale, sviluppato tramite l’applicativo ESRI “Survey123” ed utilizzata dai tecnici in campo dotati di tablet;
• Un' applicazione per la raccolta automatizzata di dati di campo e parametri che vengono direttamente caricati nel database ambientale (Earthsoft “EQuIS”), all’interno del quale sono stati precedentemente impostati i limiti di riferimento di ogni analita legato ai criteri di confronto, ambientali e geotecnici;
• Un sistema di Catena di Custodia Elettronica (eCoc) che viene inviata dal campo al laboratorio di analisi, per il caricamento automatizzato dei risultati analitici nel database ambientale; i dati vengono scambiati tramite un formato condiviso detto EDD (Electronic Data Deliverable);

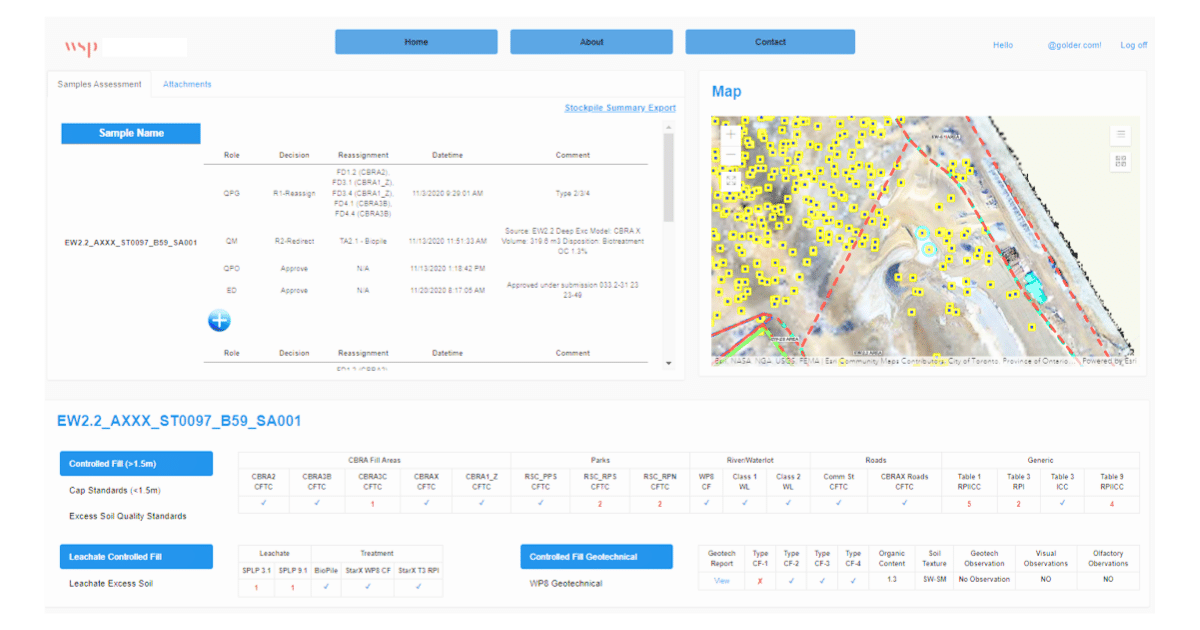

• Un applicativo web personalizzato (“Orientisweb”), che raccoglie e gestisce tutte le informazioni digitalizzate, e permette un’immediata tracciabilità ed analisi critica di ogni campione di suolo facente parte di un cumulo, attraverso il confronto delle concentrazioni e dei parametri rilevati con tutti i criteri previsti.

A partire dalle operazioni di scavo e campionamento del suolo, in seguito alle analisi di laboratorio, le risultanze analitiche vengono utilizzate da WSP per determinare la destinazione d’uso di ogni cumulo e la possibile movimentazione ed ubicazione finale dello stesso. Successivamente, gli stakeholders sono coinvolti nel processo di revisione ed approvazione della decisione sul destino del terreno analizzato, utilizzando la piattaforma digitale che registra i diversi passaggi ed agisce come “System of record” con valenza legale e possibilità di effettuare processi di audit e verifica della qualità.
Data la mole e la frequenza delle informazioni create e da valutare, l’automazione di processo è un elemento essenziale del sistema.

Alla data  sono stati stimati 500,000 m³ di suoli movimentati, recuperati e riutilizzati in situ, e tracciati nelle loro movimentazioni attraverso la piattaforma digitale realizzata per il progetto Port Lands.
Per dare una misura del volume di informazioni generate, nella banca dati EQuIS sono ad oggi archiviati:

• 6,000 punti di campionamento identificativi di cumuli, subcumuli e altre stazioni di rilevamento dati;
• 37,000 campioni di suolo;
• 900,000 risultati di laboratorio.

L’adozione di un sistema di supporto alle decisioni e il processo di trasformazione digitale del progetto, hanno portato i seguenti benefici:

• Tracciare la posizione e gli spostamenti dei mezzi di cantiere in tempo reale mediante sistemi GPS
• Ridurre o eliminare la produzione di documentazione cartacea,
• Eliminare il rischio di errori di trascrizione durante il campionamento,
• Codificare correttamente i cumuli di terreno e i campioni per un corretto tracciamento della filiera, riducendo l’errore umano,
• Gestire e visualizzare i dati di laboratorio in tempo reale,
• Tracciare e registrare in tempo reale gli spostamenti delle diverse tipologie di cumuli di suolo da e verso più aree caratterizzate in base ai requisiti ambientali e geotecnici,
• Produrre rapidamente report ed output elaborati automaticamente a partire da fonti di informazioni diverse,
• Registrare le decisioni prese da più stakeholders interni ed esterni al sito,
• Ridurre significativamente le tempistiche di ogni fase del lavoro.

Inoltre, l’approccio digitale adottato consente di gestire o eliminare rischi ed inefficienze quali:

• La mancata o errata assegnazione dell’origine di un cumulo o campione dovuta a errori di codifica,
• Il mancato tracciamento di una movimentazione di suolo o errata movimentazione dello stesso,
• Errori nella trascrizione dei dati,
• Smarrimento o degrado della documentazione cartacea,
• Ritardi nell’attività di cantiere causati da un processo decisionale che richiede molteplici input dagli stakeholders coinvolti.

Le attività di progetto sono in pieno svolgimento e si stima che il cantiere verrà consegnato entro l'anno.
L’esperienza maturata in questa sfida è già in fase di applicazione in altri progetti, grazie alle evidenze di efficienza, riduzione del rischio, affidabilità dei sistemi e, in generale, ad un livello di qualità che i decisori hanno potuto sperimentare in un processo di bonifica digitalizzato.
