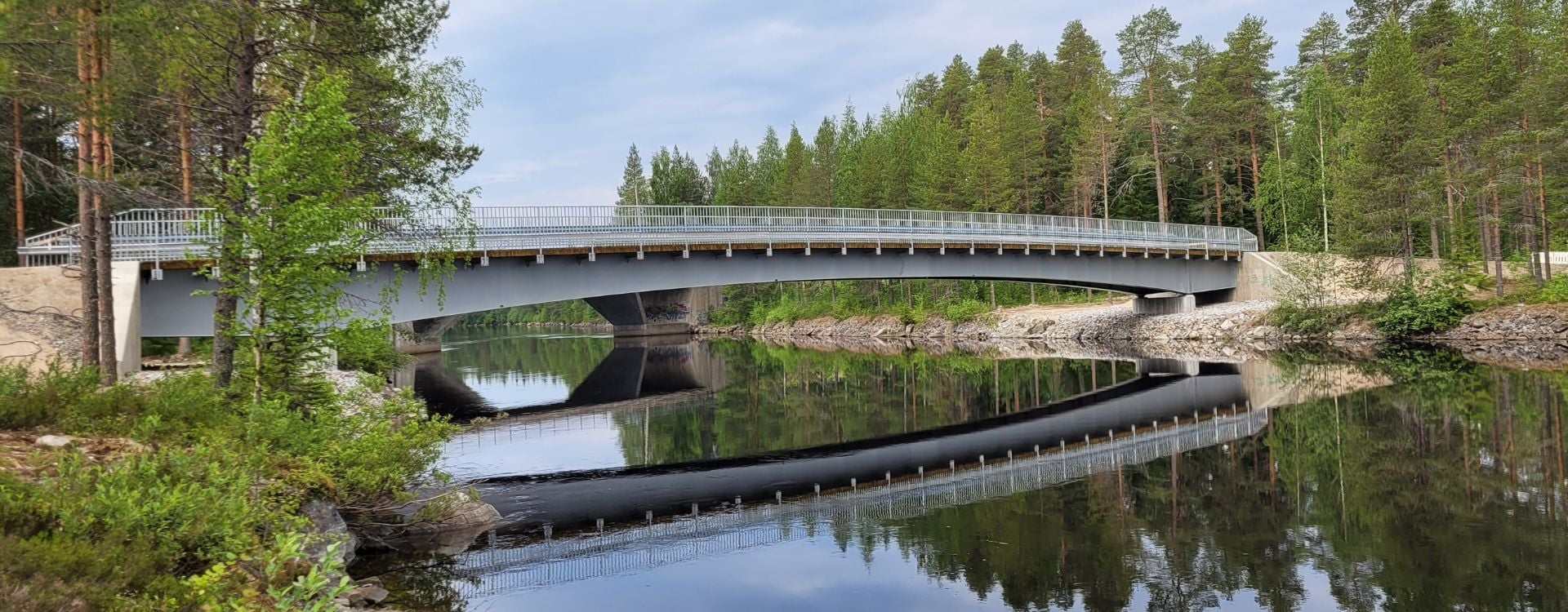

Emäjoen kevyen liikenteen silta

Suomussalmelle valmistui heinäkuussa 2023 uusi kevyen liikenteen silta. Asiantuntijamme vastasivat sillan suunnittelusta haastavalle paikalle – vesivoimalan louhittuun kanavaan.

Projektin vaihe

Valmis 2023

Emäjoen silta yhdistää alueen ulkoilureitit yhtenäiseksi kokonaisuudeksi. Talvisin silta on osa alueen latureittiä ja kesäisin se toimii kevyen liikenteen siltana.

Siltapaikka sijaitsee Ämmän vesivoimalan louhitussa yläkanavassa, mikä asetti omat vaatimuksensa sillan perustuksille ja rakenteille. Teräsbetonisen sillan telineiden rakentaminen louhittuun kanavaan ei olisi ollut mahdollista, joten suunnittelussa päädyttiin puukantiseen viisteelliseen teräspalkkisiltaan. Myös sillan talvikäyttö tuli huomioida suunnittelussa:

- Latukoneen kuorma sekä latujen turvallinen käyttö sillan kannella edellyttivät tavanomaista korkeampia kaiteita. Kannen värähtelyn minimoimiseksi silta on perustettu kallioon ulottuville porapaaluille ja päätyjen paalut on ankkuroitu kallioon, toteaa sillan pääsuunnittelija Antti Karjalainen.

Silta lukuina

Kokonaispituus

60 m

Jännemitta

48 m

Hyötyleveys

4,6 m

Sillan pääsuunnittelun lisäksi WSP:n asiantuntijat vastasivat hankkeen rakennesuunnittelusta ja geosuunnittelusta. Sillan rakennussuunnitelmaan tehtiin FEM-laskentamalli rakennusvaiheineen sekä sillan tietomalli rakennepiirustuksia ja valmistusta varten.

Silta suunniteltiin rakennettavaksi alun perin 5 asennuslohkosta, mutta valmistettiin suunnitelmista poiketen kahdesta lohkosta. Sillan teräsrakenne kasattiin siltapaikalla ja nostettiin kokonaisena paikalleen, jonka jälkeen asennettiin sillan kaiteet ja puinen kansirakenne. Silta avautui liikenteelle 12.7.2023.
