Nimma Nova: waar sport, techniek en duurzaamheid samenkomen

Met doordachte constructies, slimme BIM‑modellen en nauwe samenwerking bouwt WSP mee aan een nieuw vitaliteitscentrum voor de stad.

Locatie

  • Nijmegen - Nederland

Opdrachtgever

  • Slangen + Koenis architecten / Burgland Bouw

Periode

  • 2024-heden
Het nieuwe sport- en zwemcomplex Nimma Nova geeft Nijmegen een belangrijke impuls op het gebied van vitaliteit, leefbaarheid en duurzame verstedelijking. Met een 50 meterbad, twee doelgroepenbaden, een dubbele sporthal en een grote ondergrondse parkeergarage biedt het complex ruimte aan zowel recreanten als topsporters.

Het ontwerp gebruikt de geologische lagen en het landschap van Nijmegen als inspiratiebron en combineert deze met groene daktuinen en klimaatadaptieve elementen die bijdragen aan biodiversiteit en een prettig woon- en leefklimaat. Daarmee wordt Nimma Nova niet alleen een moderne sportvoorziening, maar ook een toekomstbestendig stedelijk knooppunt waar bewoners, sporters en verenigingen elkaar vinden.

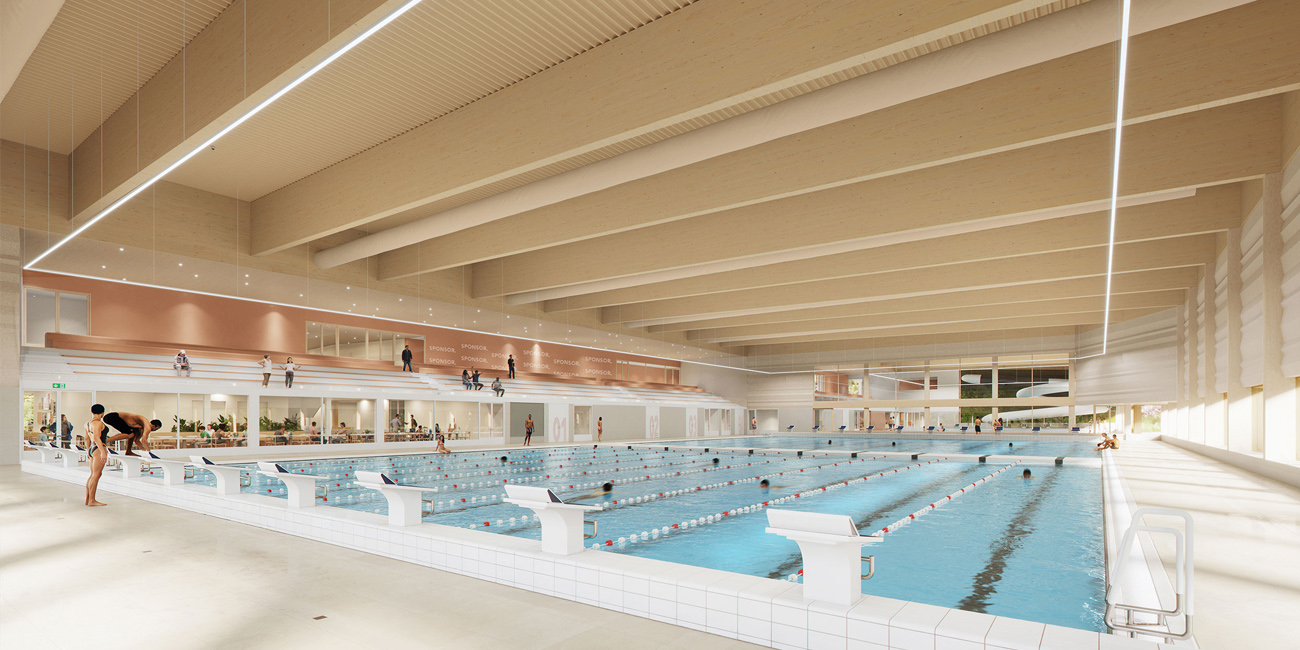

img-website-render-wedstrijdbad

Bovenaan - visualisatie Sportcomplex Nimma Nova           Direct hierboven - visualisatie wedstrijdbad Nimma Nova

ontwerp: Slangen + Koenis Architecten | visuals: DMOO

Constructief ontwerp

Bij de ontwikkeling van het complex was WSP vanaf het ontwerp betrokken. Samen met Slangen + Koenis architecten en Burgland Bouw hebben we het volledige traject doorlopen: van het ontwerp tot het definitief ontwerp, het technisch ontwerp en uiteindelijk de uitvoering.

Marco van Arragon was de constructeur voor dit project. “Mijn hoofdtaak was het volledig doorrekenen van het gebouw, waarbij ik de bovenbouw en onderbouw opsplitste en beide uitwerkte tot gedetailleerde 3D rekenmodellen. Zo kon ik de draaglijnen, krachtsafdrachten, aandachtspunten en prefab koppelingen optimaliseren en alle ontwerpwijzigingen goed verwerken.”
img-website-rekenmodel-onderbouw-betonwerk

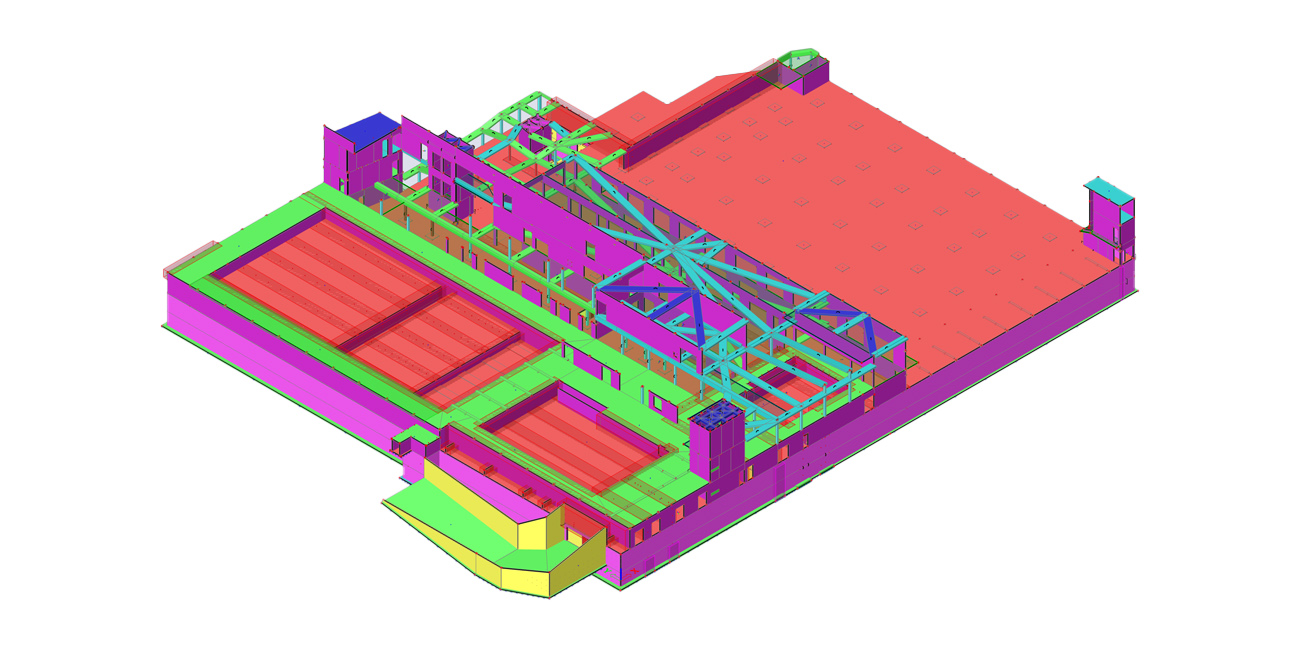

Rekenmodel onderbouw (betonwerk)
img-website-rekenmodel-bovenbouw-staal-hout-kanaalplaten

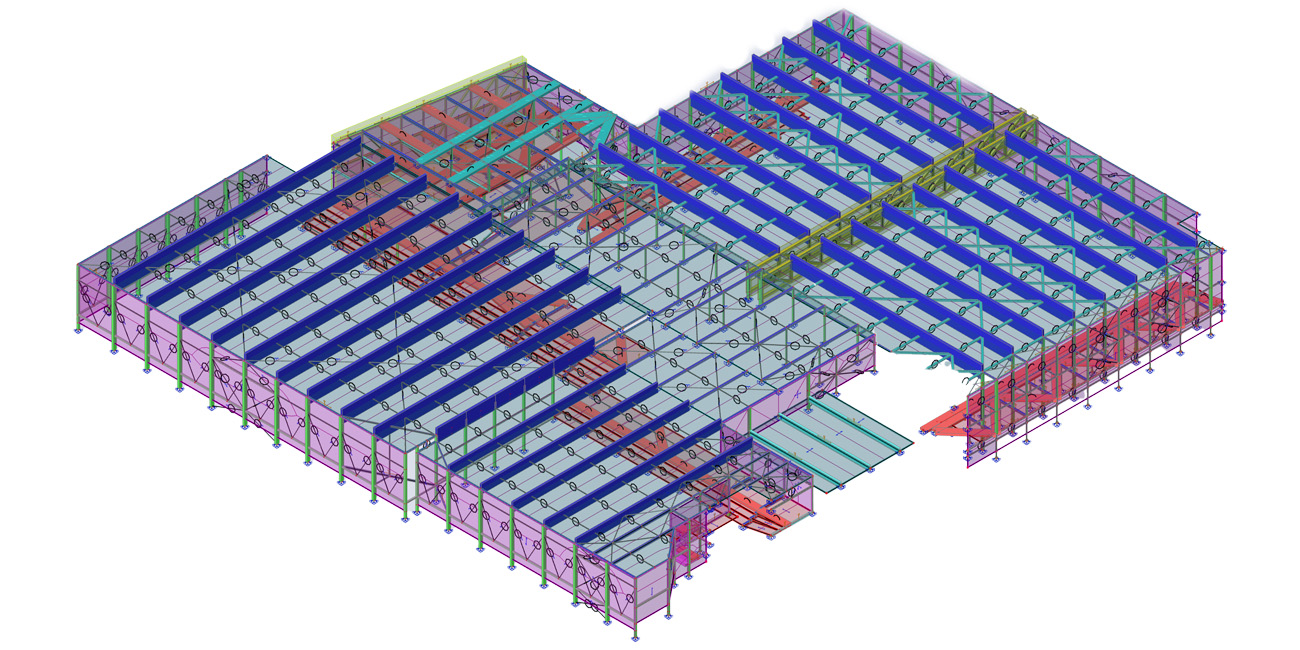

Rekenmodel bovenbouw (staal, hout, kanaalplaten)

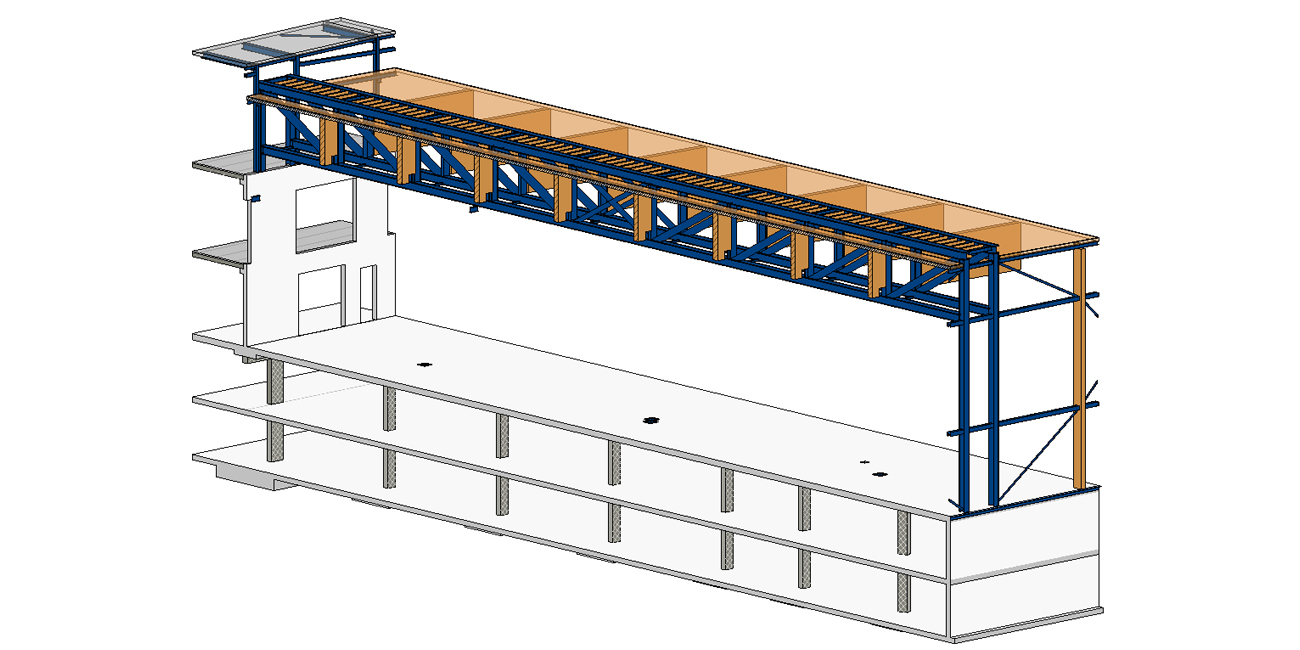

Er waren een aantal uitdagingen, het dak van de sporthal was daar één van, vertelt Marco. “Het dak overspant 84 meter met gelamineerde houten liggers maar liggers van die lengte bestaan simpelweg niet. Daarom hebben we gekozen voor een stalen vakwerk in het midden van het dak, dat 50 meter overspant. Zo’n vakwerk is te lang en te zwaar om in één stuk te maken, dus moesten we het opdelen. We kozen voor drie delen. De verbindingen tussen die delen nemen veel ruimte in beslag. Daardoor kan je zomaar 30 centimeter aan vrije hoogte verliezen als je voor een standaard stuikverbinding kiest. En met de minimale vrije hoogte uit het programma van eisen kun je je die ruimte simpelweg niet permitteren.”

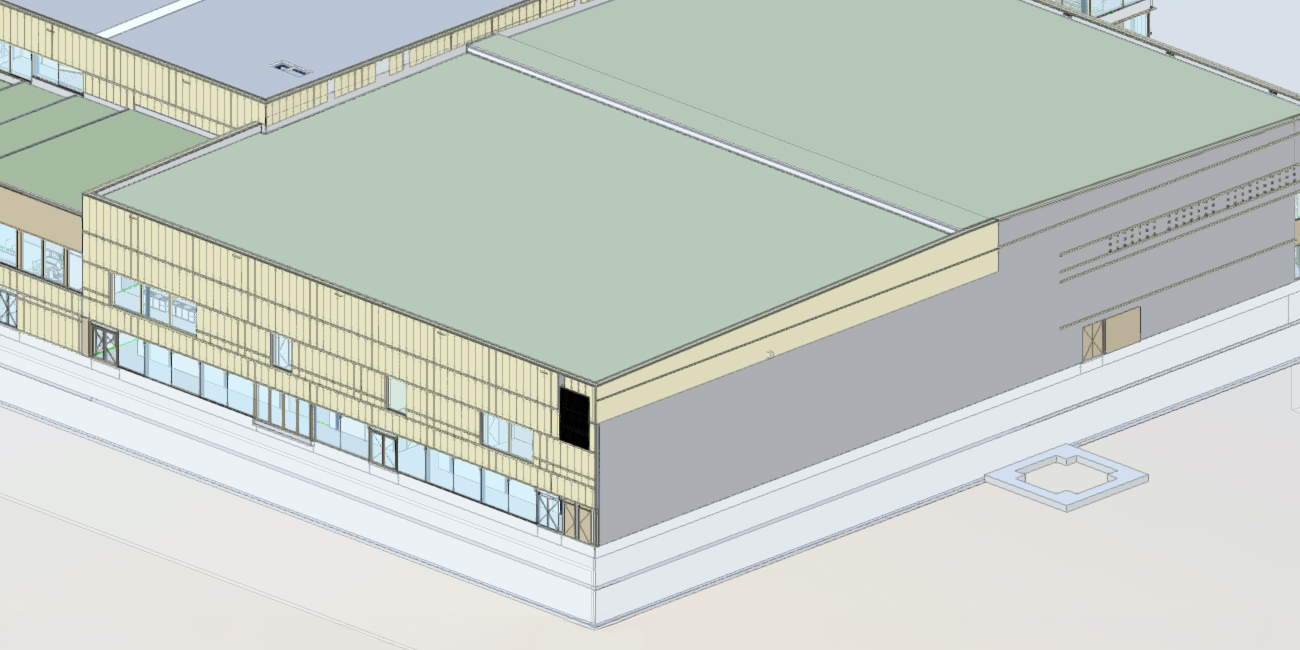

“Door te kiezen voor het juiste balkprofiel en zo de verbindingen in het vakwerk minder grof te ontwerpen, konden we de hoogte beperken. Het vakwerk moet uiteraard voldoende stijf zijn om het dak te dragen zonder meteen 200 millimeter door te buigen. Je kunt het staal verzwaren, maar je kunt een vakwerk ook meer hoogte geven. In overleg met de architect hebben we die extra ruimte gevonden door het vakwerk 70 centimeter in het sedumdak te laten uitsteken.”
De inrit van de parkeergarage was een andere interessante uitdaging, vertelt Marco. “De autos rijden door het gebouw onder de zwembadverdieping door. Bij de inrit was er extra vrije ruimte nodig om in en uit te kunnen rijden, waardoor het kolomstramien op een enkele laag moest wijzigen. Na verschillende ontwerprichtingen te hebben onderzocht, kozen we voor een aantal wandliggers die een overspanning van 16 meter aankonden. Vervolgens was het de puzzel hoeveel van deze wanden nodig zijn om de totale bovenbelasting realistisch te dragen, met een optimale hoeveelheid materiaal. Uiteindelijk bleek het te kunnen met vier kruisende wandliggers boven de inrit.”
img-website-wandliggers

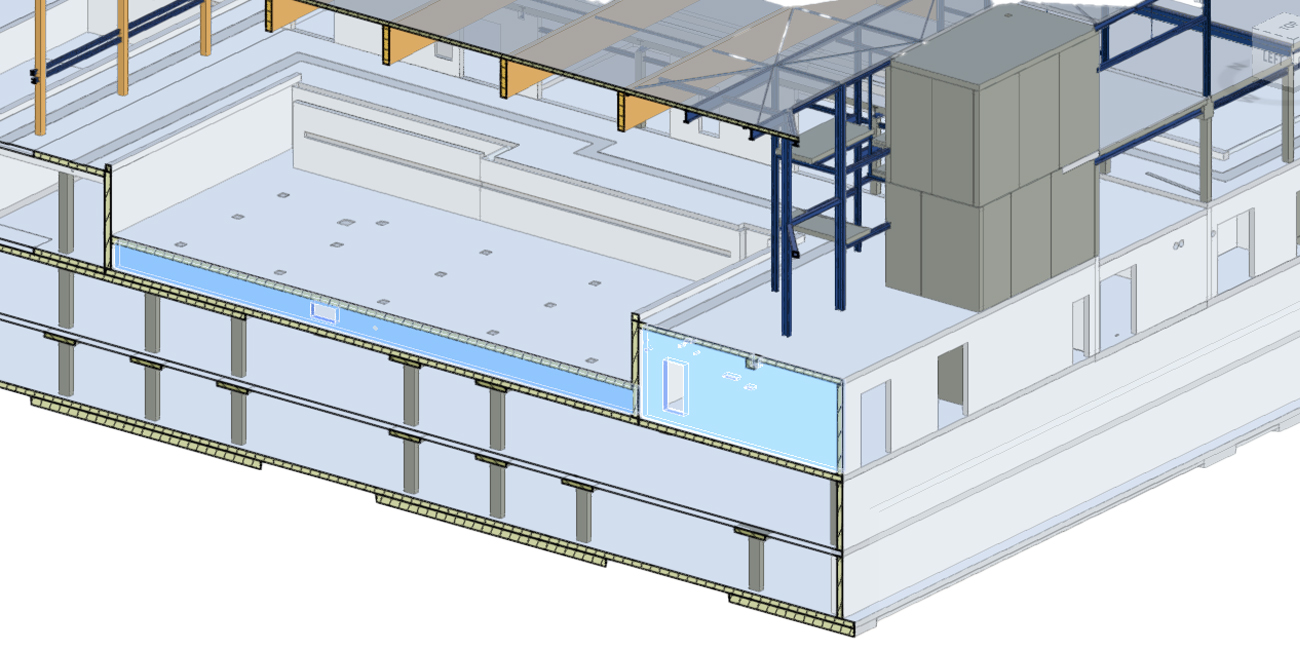

Inrit met wandliggers in blauw
En dan hebben we het nog niet eens over de olifant in de kamer gehad: de parkeergarage onder het zwembad, zegt Marco. “Dat zie je eigenlijk nooit. Logisch, want de belasting van een zwembad met een enkele meter water is echt gigantisch. Die draag je het liefst direct af op het zand. Met een betonnen ribbenconstructie van twee meter hoog, tussen het plafond van de garage en de vloer van het zwembad, hebben we die belasting toch goed kunnen afvoeren.”

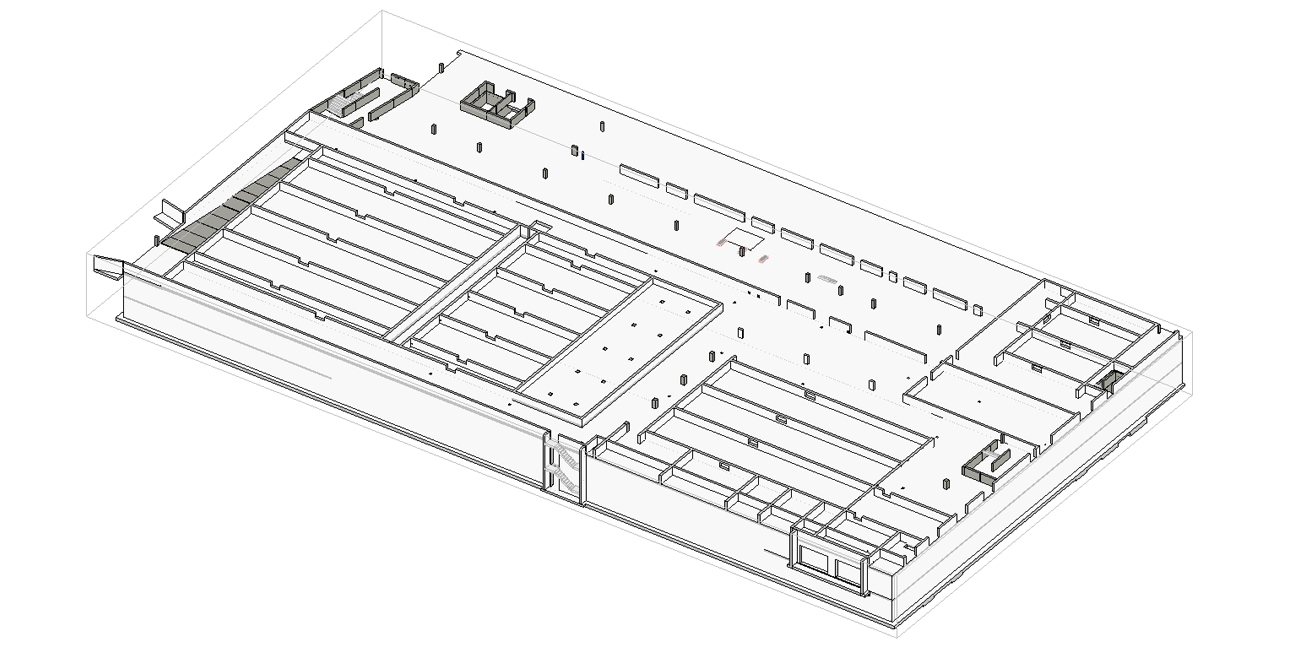

img-website-betonnen-ribbenconstructie

Betonnen ribbenconstructie

BIM model

Ik ben vanaf het allereerste begin betrokken bij dit project, vertelt BIM‑modelleur Carla Winkel Roos. “In de startfase zetten we het model globaal op. Naarmate we verder komen in het proces, wordt het ontwerp steeds gedetailleerder. Omdat aan het begin nog niet alles vaststaat, hadden we om de twee weken overleg met het ontwerpteam. In die sessies bepalen we stap voor stap hoe het ontwerp zich moet ontwikkelen en welke keuzes nodig zijn om tot een goed eindresultaat te komen.”

In de uitvoeringsfase sluiten ook leveranciers en uitvoerende partijen aan, wat vaak leidt tot noodzakelijke aanpassingen, licht Carla toe. “Zo kan blijken dat de afmetingen van de deursparingen moeten worden bijgesteld op basis van de gekozen producten. Ook komt het voor dat installateurs bij hun modeluitwerking ontdekken dat bepaalde kanalen niet passen. In dat geval zoeken we samen naar oplossingen, zoals het verplaatsen van stalen liggers van onder de vloer naar ín de vloer, zodat alle onderdelen wél op elkaar aansluiten.”

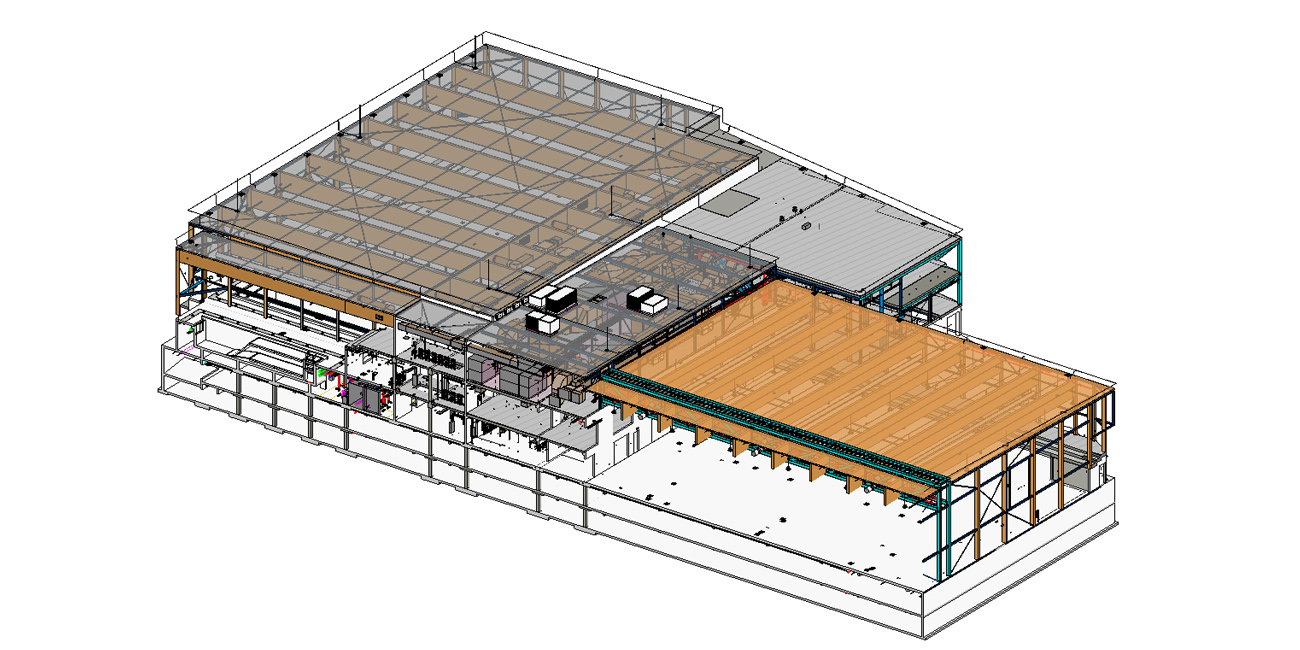

img-website-deel-model-met-installaties

Deel model met installaties


Binnen die uitvoeringsfase lag Carla’s focus steeds meer op het clashvrij houden van de tien verschillende modellen. “Het bouwkundige model, elektra, zwembadinstallaties, ze hangen allemaal onder mijn eigen model en het moet allemaal aansluiten op dezelfde waarheid. Dat betekent regelmatig contact met de architect, over clashes of welke nieuwe modellen ik van de lift- of de sportleverancier kan verwachten.”

Die nauwkeurigheid in het model raakt direct aan een tweede belangrijk onderdeel van mijn werk: de maakbaarheid, vertelt Carla. “Dat gaat van detaillering tot het goed kunnen uitprinten van de bouwtekeningen voor de aannemer. Dat laatste geval is soms best lastig. Het is een groot project met ontzettend veel tekeningen. Opdelen is dan de oplossing, maar je wil niet halverwege het zwembad een knip zetten. Zo hebben we in goed overleg met de aannemer een logische opdeling van het vloeroppervlak in 12 tekeningen gemaakt.”

Technische puzzels en teamwork

Zo’n groot project vind ik fijn om aan te werken, licht Marco toe. “Sommige projecten rond ik binnen een week af en zijn vaak al ver in het proces wanneer ze bij mij terechtkomen. Hier ben ik vanaf het begin betrokken bij ontwerpkeuzes, ga ik regelmatig langs op de bouwplaats en heb ik veel meer invloed op mijn uiteindelijke bijdrage.”

Ik werk inmiddels al 9 jaar bij WSP, zegt Marco. “De samenwerking gaat heel prettig. Als ik denk dat iets beter kan, dan wordt er naar me geluisterd. Voor meer detailinzicht kan ik altijd terecht bij de modelleur en de samenwerkdagen op kantoor werken heel efficiënt. Daarnaast is het natuurlijk gezellig om elkaar in het echt te zien en we sluiten regelmatig de week af met een vrijdagmiddagborrel.”

Die grootte bevalt Carla ook heel goed. “Het schakelen met alle partijen als constructiecoördinator van de verschillende modellen vind ik erg leuk. Intern weten we elkaar ook goed te vinden. Leuke uitjes helpen daar goed bij. De laatste keer gingen we een weekendje naar de Ardennen. Na een dag vol fietsen, wandelen en spelletjes spelen genoten we ’s avonds van een gezellige barbecue. Dat alles zorgt ervoor dat ik al 19 jaar bij WSP werk.”
