Dertig kilometer waterstofleiding met zes bovengrondse aansluitingen

Met de van fossiele naar groene energiebronnen is de vraag naar renewable diesel en bio-kerosine door het dak gegaan. Daarom breidt Neste de productie uit, maar daar is wel meer waterstof voor nodig. Een nieuwe pijpleiding tussen de Botlek en de Maasvlakte gaat daarvoor zorgen.

Locatie

Rotterdamse haven - Nederland

Opdrachtgever

Air Products

Bouwsom

27 mln

Periode

2019 - 2022

Air Products levert hun die waterstof via een nieuwe pijpleiding. Van de Botlek in Rotterdam naar de klantlocatie op de Maasvlakte is dat ongeveer 30 kilometer. Met de voorbereidingen voor dat tracé is WSP in 2019 gestart. Met vergunningsaanvragen, met de technische werkomschrijving voor de tender en de materiaalselectie. Inmiddels is het project daadwerkelijk opgeleverd.

Uitdagingen

Met één specifieke strook bestemd voor alle kabels en leidingen in het havengebied, lijkt het misschien een simpele taak, maar dat is het niet, vertelt projectleider kabels en leidingen Tjeerd van der Laag. “Op dat traject kom je nog wel drie havens en vier keer een spoor tegen waar je op één of andere manier langs moet. De eerste optie is een sleufloze techniek zoals gesloten front boring. Als dat niet kan, dan moet het spoor eruit gehaald worden. Het ene spoor is van ProRail en het andere spoor is van het Havenbedrijf, met ieder zijn eigen regels. Als het spoor eruit moet, dan is er zo’n buitendienststelling van het spoor voor slechts 24 uur. Je moet je dus wel iets bedenken wat in dat tijdsbestek te realiseren is.”

…we hebben het hier niet over 3 bar druk zoals bij een waterleiding in huis, maar over 100 bar druk.

Tjeerd van der Laag Projectleider kabels en leidingen, Breda

Tjeerd van der Laag Projectleider kabels en leidingen, Breda

Een andere uitdaging die wij succesvol het hoofd bieden, is het waarborgen van de externe veiligheid, legt Van der Laag uit. “Waterstof is het kleinste en lichtste molecuul met als gevolg dat het zelfs door stalen buisleidingmaterialen heen lekt. Gezien de brandbaarheid van het gas, is dat een risico dat geminimaliseerd moet worden. Zeker bij de aanleg door een leidingtunnel. Wij hebben heel veel ervaring met het maken van sterkteberekeningen. Je moet weten hoeveel materiaal je van welke type nodig hebt voor een bepaalde druk en temperatuur. Dat is essentieel voor een goed technisch, mechanisch ontwerp van de leiding. Als je te veel materiaal gebruikt, kost het je onnodig geld, maar gebruik je te weinig dan ontstaat er een gevaarlijke situatie. En we hebben het hier niet over 3 bar druk, zoals bij een waterleiding in huis, maar over 100 bar."

Impact voor de toekomst

Al die investeringen in groene energie zetten een enorm wiel van positieve verandering in beweging. Door de energietransitie groeit de vraag naar waterstof en investeert Air Products in de uitbreiding van haar waterstofnetwerk.

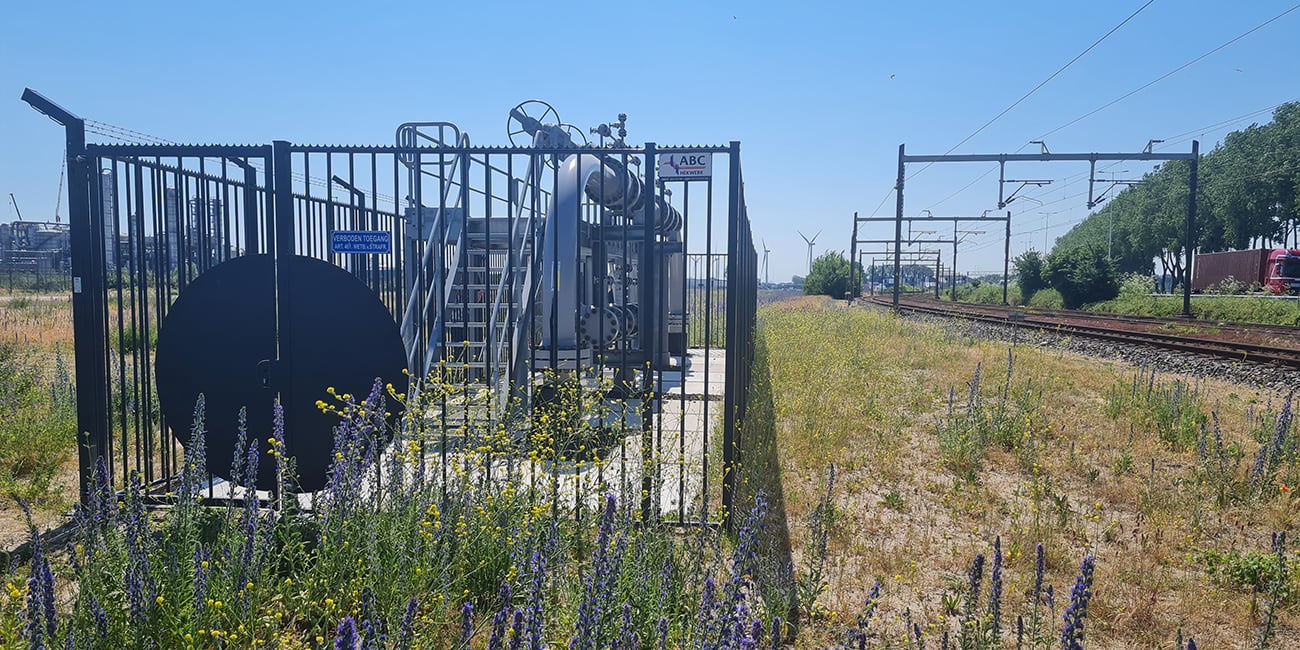

Met het vooruitzicht op groei zijn in deze leiding al diverse bovengrondse aansluitingen gerealiseerd voor toekomstige klanten, vertelt Van der Laag. “Deze leiding is Future Ready. Met onze kennis van het havengebied hebben we Air Products geadviseerd over de beste locaties voor toekomstige uitbreiding.”

Zo’n buisleiding kan dan prima vijftig tot honderd jaar mee, zolang die maar niet geraakt wordt tijdens het graven.

Tjeerd van der Laag Projectleider kabels en leidingen, Breda

Tjeerd van der Laag Projectleider kabels en leidingen, Breda

Die blik op de toekomst is ook een grote factor in de duurzaamheid van deze pijpleiding tussen Air Products en Neste, zegt Van der Laag. “Van tevoren moet je bedenken hoe je die pijpleiding straks gaat onderhouden. En als je al weet dat je er voor een deel van het traject nooit meer bij gaat komen, dan moet de leiding een paar millimeter dikker worden. Zo’n buisleiding kan dan prima vijftig tot honderd jaar mee, zolang die maar niet geraakt wordt tijdens het graven. Om dat risico te beperken, doen onze WSP-collega’s uit Hoogvliet het leidingbeheer voor Air Products.”

Een tevreden klant is een tevreden projectleider

“Als projectleider is het ontzettend leuk om een project van begin tot eind te kunnen uitvoeren. Soms blijft het gewoon bij een ontwerp, maar bij dit project hebben we gewoon langs de sleuf gestaan waar de pijpleiding is in gelegd en uiteindelijk is het project volledig opgeleverd. De klant was zo tevreden, dat we nu alle engineering doen voor Air Products. Dat geeft me een geweldige kick.”
